B500-B2000
ソアン
製品説明

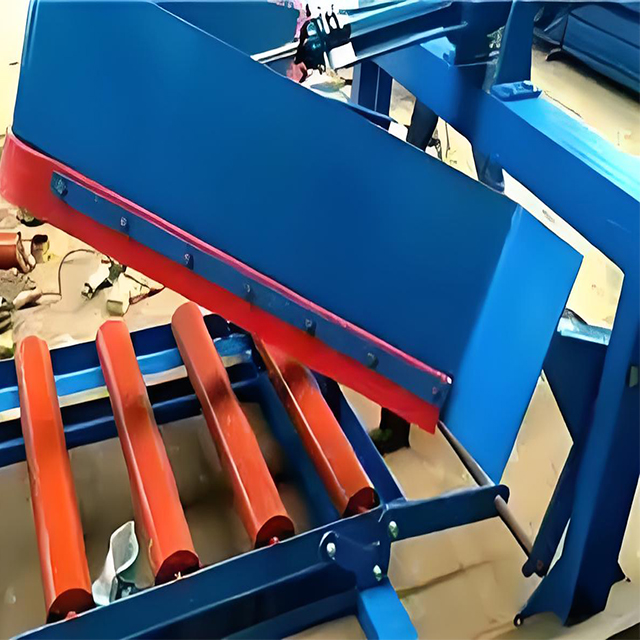

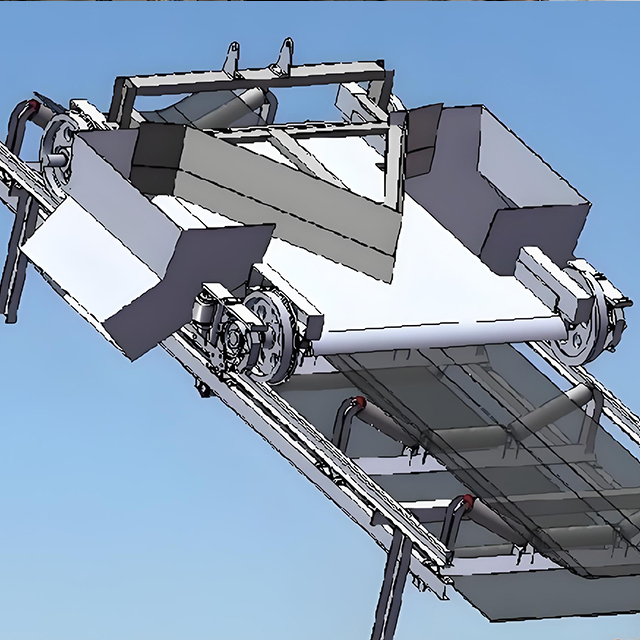

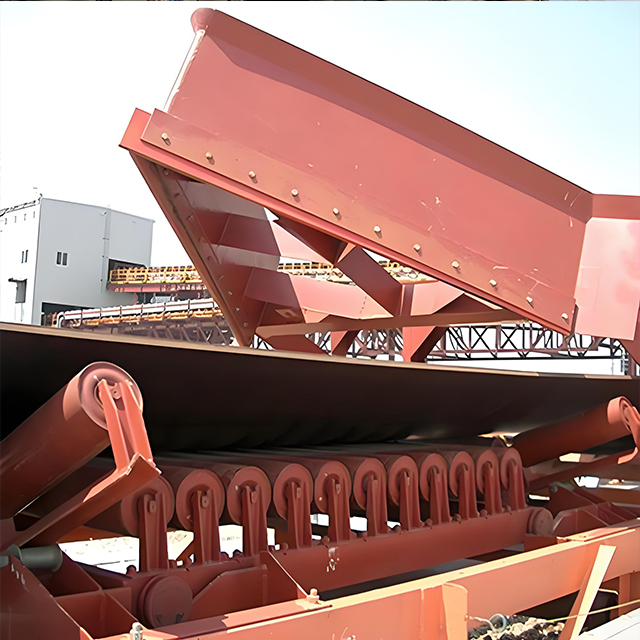

電気油圧式プラウ排出装置は、電気油圧式プッシュ ロッドを動力源としており、プッシュロッドを伸ばしてプラウヘッドを下降させ、コネクティングロッド機構を介してリフトローラーグループを同時に持ち上げます。プラウの下端とベルトの下端がぴったりとフィットし、ベルト材料を必要な場所に押し込みます。排出完了後、駆動ロッドが後退してプラウヘッドが上昇し、リフティングローラーグループがコネクティングロッド機構を介して下降します。材料をスムーズに通過させます。
片面な電動プラウアンローダー または両面 作業s が可能
両面
片面
当社のプラウアンローダーの機能は次のとおりです。
A、ほとんどの構造は機械的接続、特にコンロッド機構を採用しており、摩擦が比較的軽減され、耐用年数が長くなります（交換せずに最大5〜10年）。
B、動力源としての電気油圧プッシュロッド、強力な過負荷容量、セルフロック、漏れなし。

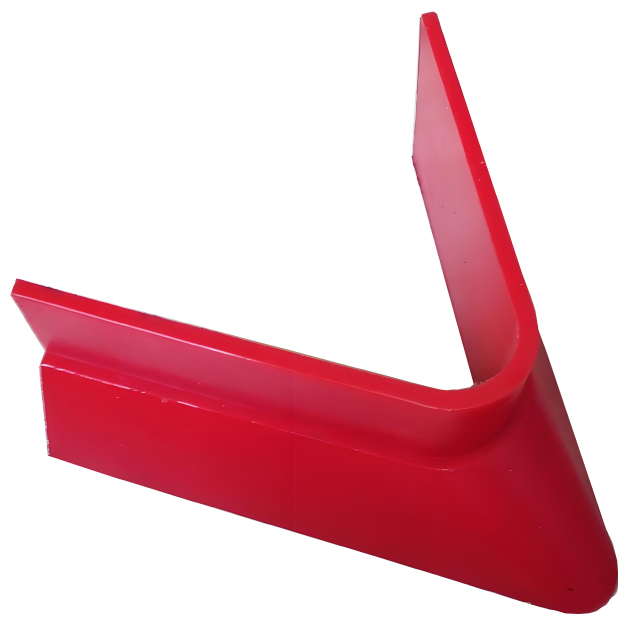

C、メインプラウのプラウプレートとエアロックファンネルのフリッププレートは高クロムマンガン耐摩耗性材料で作られ、小さなプラウヘッドは研削ゴムプレートで作られているため、メンテナンスの負担が大幅に軽減され、コストが削減されます。
D、電気油圧式プッシュロッドの駆動部には 2 つの設置形式があります。(1) 電気油圧式プッシュロッドは石炭分配器の上部に配置され、(2) 電気油圧式プッシュロッドは石炭分配器の下側に配置され、ユーザーにとって便利です。
二軸スクリューコンベヤには次のような利点があります。
1. **高い搬送能力**: 2 軸設計によりスループットが向上し、大量の材料の処理と効率の向上に適しています。
2. **優れた混合性能**: 二軸スクリューブレードにより、搬送中に材料を効果的に混合し、搬送と混合を同時に必要とする用途に最適です。
3. **高い適応性**：粉体、粒体、粘着物、凝集物など様々な搬送に対応し、幅広い用途に対応します。
4. **コンパクトな構造**: スペースを節約できる設計なので、スペースが限られた環境に特に適しています。
5. **スムーズな動作**: デュアルシャフト構造により、バランスが良く、安定した動作が保証され、振動と騒音が最小限に抑えられます。
6. **優れた密閉性**: 粉塵の流出を効果的に防止し、高い清浄度が要求される環境に適しています。
7. **メンテナンスが簡単**: シンプルな構造で、設置とメンテナンスが簡単で、ダウンタイムが短縮されます。
8. **高いカスタマイズ性**: 長さ、角度、速度などのパラメータを調整できるため、さまざまなプロセス要件に柔軟に対応できます。
9. **高耐久性**: 耐摩耗性の素材で作られており、長寿命と高強度の操作への適合性を保証します。
10. **汎用性**: 一部のモデルは混合、加熱、または冷却機能も備えており、多様なプロセスのニーズに対応します。
パラメータ
モデル |
WLS150 |
WLS200 |
WLS250 |
WLS300 |
WLS400 |
WLS500 |
||
番号 |
||||||||
スパイラル径(mm) |
150 |
184 |
237 |
284 |
365 |
470 |
||
外径(mm) |
180 |
219 |
273 |
351 |
402 |
500 |
||
傾斜度(α) |
0°～30° |
0°～30° |
0°～30° |
0°～30° |
0°～30° |
0°～30° |
||
最大長さ(m) |
12 |
13 |
16 |
18 |
22 |
25 |
||
能力(t/h) |
2.4 |
7 |
9 |
13 |
18 |
28 |
||
モデル |
Y90L-4 |
Y100L1-4 |
Y100L2-4 |
Y132S-4 |
Y160M-4 |
Y160M-4 |
||
電力kW |
L ≤ 7 |
1.5 |
2.2 |
3 |
5.5 |
11 |
11 |
|
モーター |
モデル |
Y100L1-4 |
Y100L2-4 |
Y112M-4 |
Y132M-4 |
Y160L-4 |
Y160L-4 |
|
電力kW |
L>7 |
2.2 |
3 |
4 |
7.5 |
15 |
15 |
|
ヘッドプーリー
ヘッドプーリーはコンベアの排出点にあります。通常、コンベアを駆動し、他のプーリーよりも直径が大きいことがよくあります。トラクションを向上させるために、通常、ヘッドプーリーにはラグが付いています（ゴムまたはセラミックのラギング材料が使用されています）。
テールプーリーとウィングプーリー
テールプーリーはベルトの負荷端にあります。平らな面またはスラット状のプロファイル (ウィング プーリー) が付属しており、支持部材の間に材料が落ちることによりベルトを洗浄します。
スナブ プーリー
スナブ プーリーは、ベルトの巻き付け角度を大きくすることで、ドライブ プーリーのトラクションを向上させます。
駆動プーリー
駆動プーリーはヘッドプーリーとしても機能し、モーターと動力伝達ユニットによって駆動され、ベルトと材料を排出まで推進します。
ベンドプーリー
ベンドプーリーはベルトの方向を変えるために使用されます。
巻取プーリー
ベルトに適切な張力を与えるために使用されるプーリーです。その位置は調整可能です。
パラメータ
タイプ |
ベルト幅(mm) |
標準直径(mm) |
ドライブプーリー |
500 |
500 |
650 |
500~630 |
|
800 |
630~1000 |
|
1000 |
800～1150 |
|
1200 |
800～1150 |
|
1400 |
1000~1350 |
|
1600 |
1150～1600 |
|
1800 |
1150~1800 |
|
2000 |
1350~2000 |
|
2200 |
1600～2200 |
|
2400 |
1800~2400 |
|
ベンドプーリー |
500 |
250～500 |
650 |
250～630 |
|
800 |
250～1000 |
|
1000 |
250～1600 |
|
1200 |
250～1600 |
|
1400 |
315～1600 |
|
1600 |
400～1600 |
|
1800 |
400～1600 |
|
2000 |
500～1600 |
|
2200 |
630~1600 |
|
2400 |
800～1600 |
